计算机网络课程作业记录

0.作业要求

课程报告题目自己拟定，选题范围：IPv6、SDN和IP多播。参考选题如下：

（1）在实际互联网环境或在模拟环境下设计并构建网络拓扑结构，访问IPv6网络，用Wireshark抓包分析，观察IPv6网络的访问过程，分析地址解析、无状态地址自动配置、IPv6/IPv4共存访问等过程中的相关数据包。

（2）在mininet平台上构建网络拓扑结构，设计网络场景，抓包并分析控制器与OF交换机的交互报文，理解SDN技术和OpenFlow协议机制。也可以进一步对RYU进行python编程，结合REST API和OpenFlow实现一些应用，例如：负载均衡、防火墙功能等。

（3）华为eNSP、Cisco Packet Tracer模拟环境下，搭建网络拓扑结构，设计场景，通过抓包，分析IGMP和路由协议PIM-DM/PIM-SIM/MSDP/MBGP报文，理解IGMP和多播路由协议的工作机制。

注意1：网络拓扑结构中标识节点IP地址和MAC地址，拓扑图不能与课件中的相同！！！

注意2：数据包分析时，注意地址的作用，例如IPv6地址（尤其是特殊地址）、MAC地址、多播地址等！

根据难度曲线选择使用华为eNSP搭建模拟环境，分析IGMP和路由协议PIM-DM/PIM-SIM/MSDP/MBGP报文

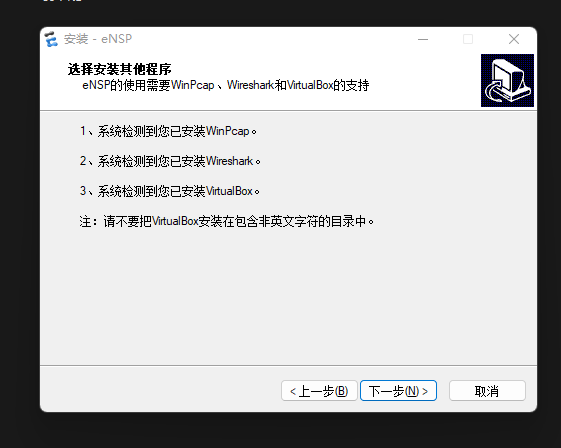

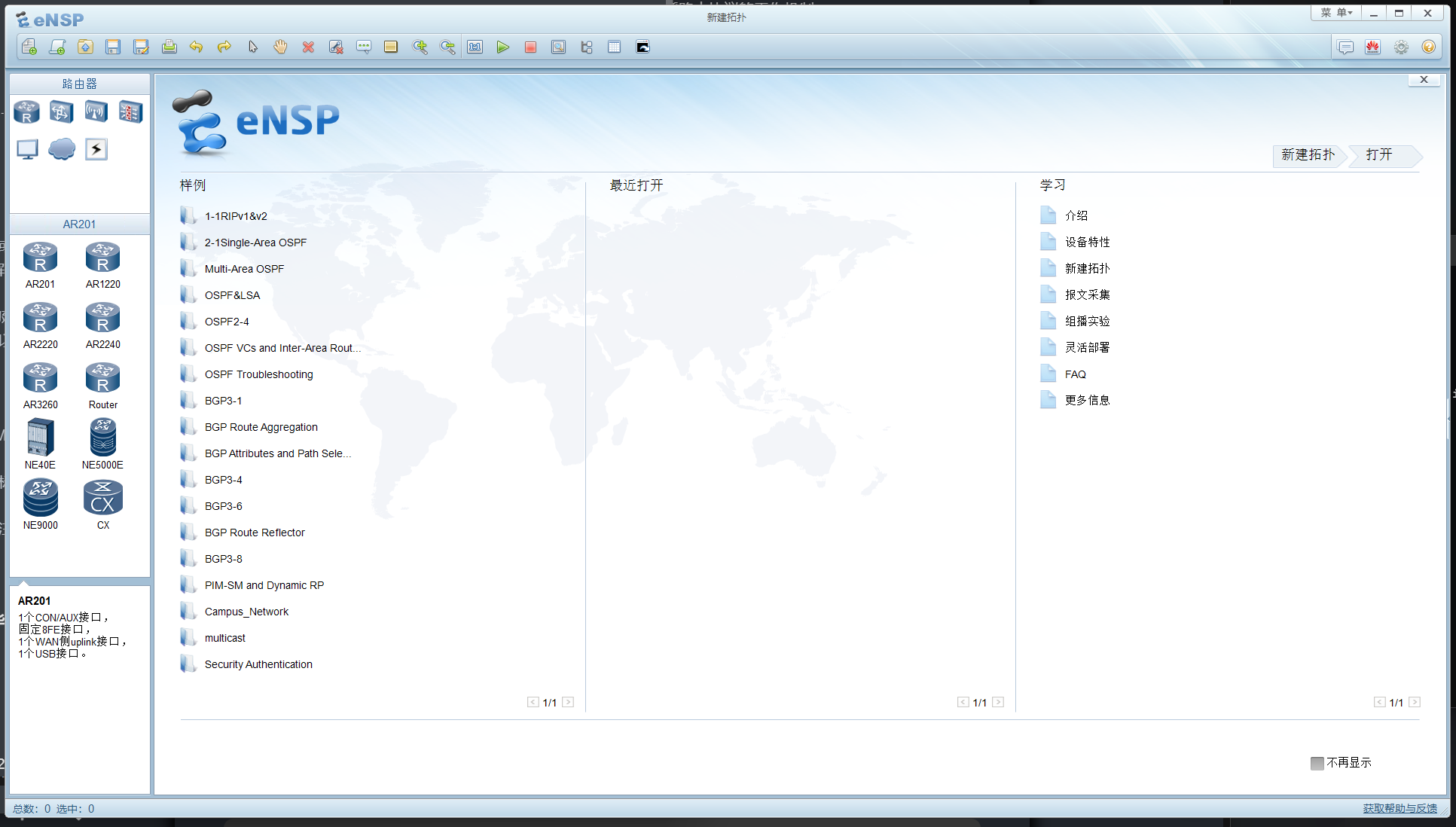

先安装eNSP

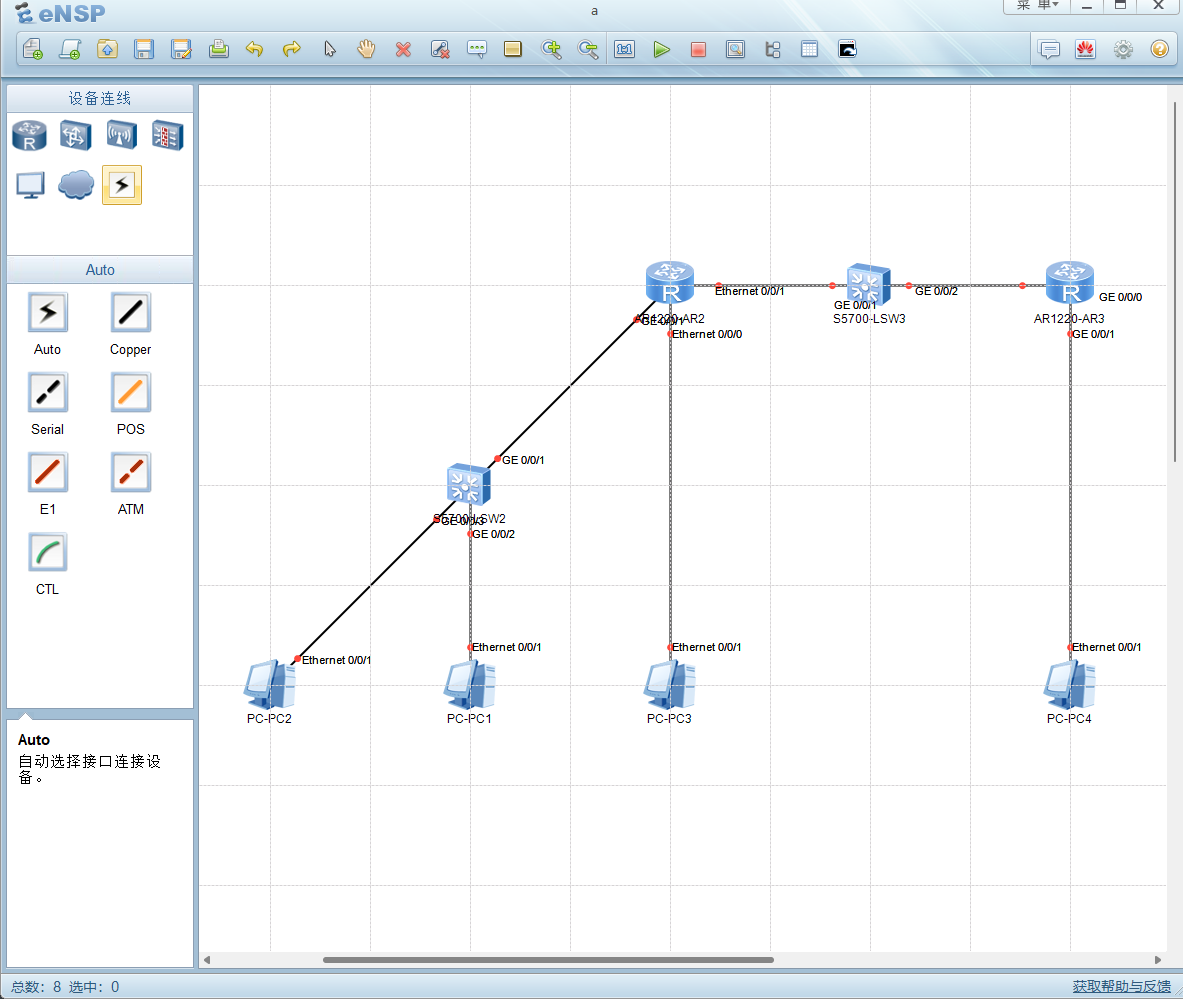

新建工程，建立拓扑

某公司在新建网络时部署IPv6，R1和R2分别为IT部门和人事部门路由器，两个部门通过交换机S1相连。IT部门的员工终都端PC-1手工配置IPv6地址，并在R1与R2上配置IPv6静态路由，使两个部门的终端能够互相通信。

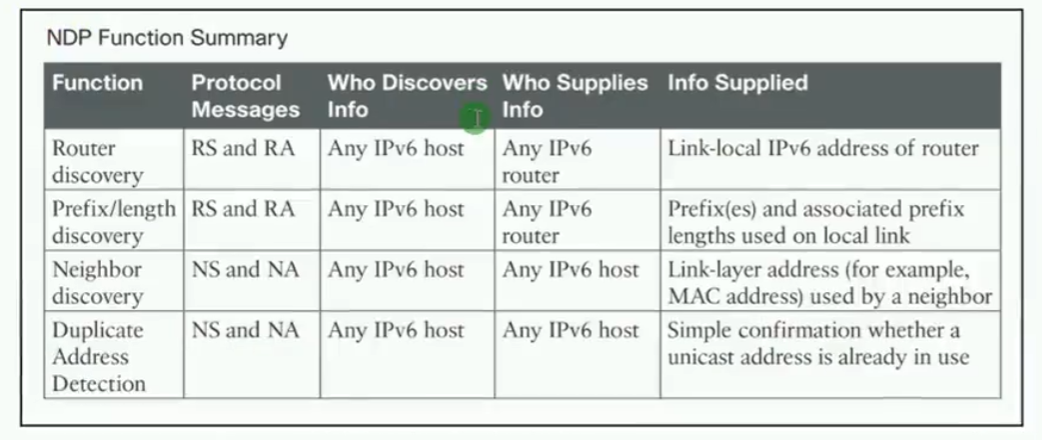

· 在 ICMPv6 中定义新的消息类型，实现 地址解析、重复地址检测、跟踪邻居状态、路由发现、重定向 功能

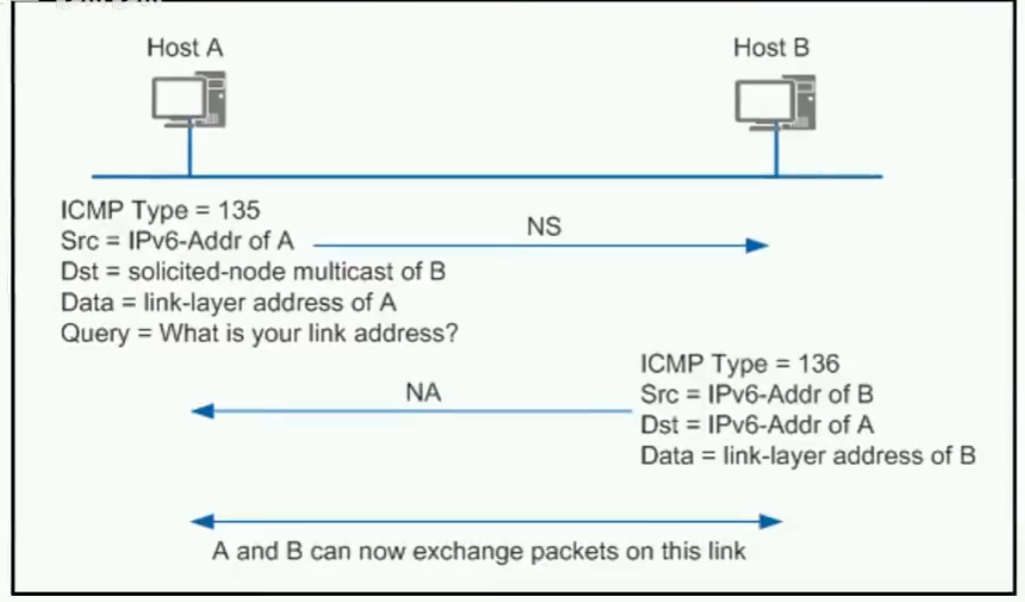

类型	备注
NS	Neighbor Solicitation，邻居请求，类似IPv4中的ARP请求报文
NA	Neighbor Advertisement，邻居通告，类似于IPv4中的ARP应答报文

·Solicited Node：请求节点，开头=FF02::1:FF00/104，加上单播地址最后24位

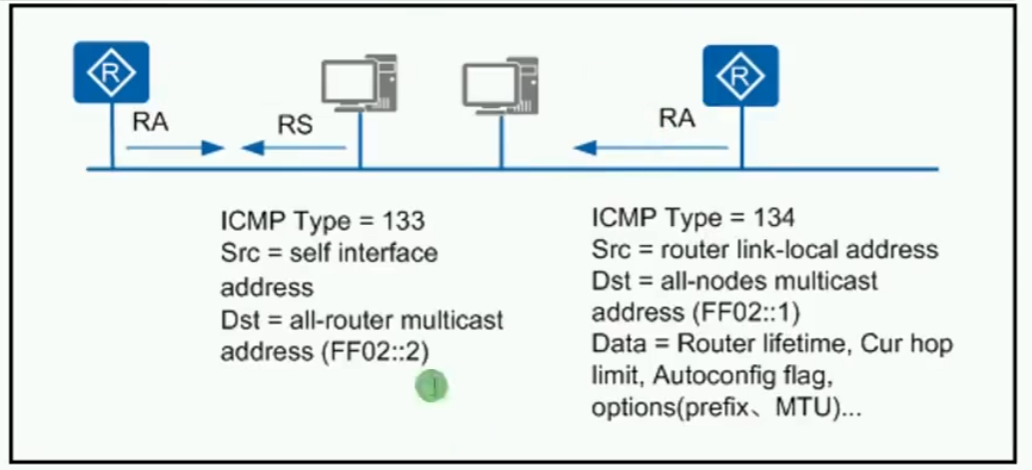

类型	备注

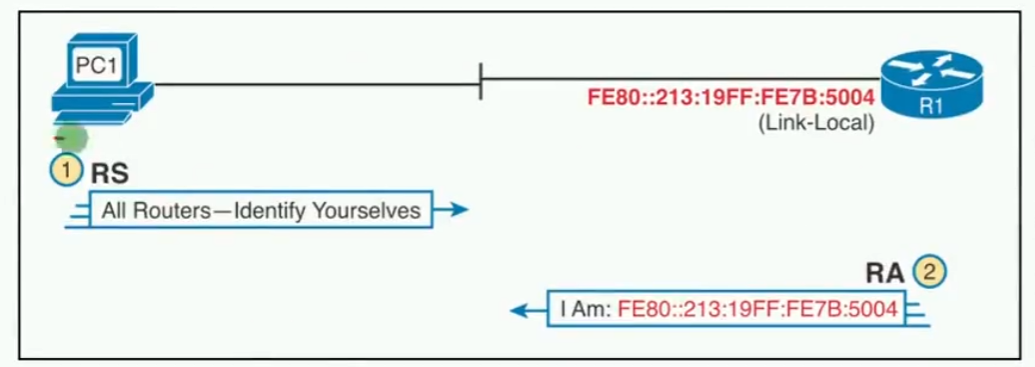

RS	Router Solicitation，路由器请求，请求网络前缀、网关等信息
RA	Router Advertisement，路由器通告，通告网络前缀、网关等信息

无状态地址自动配置

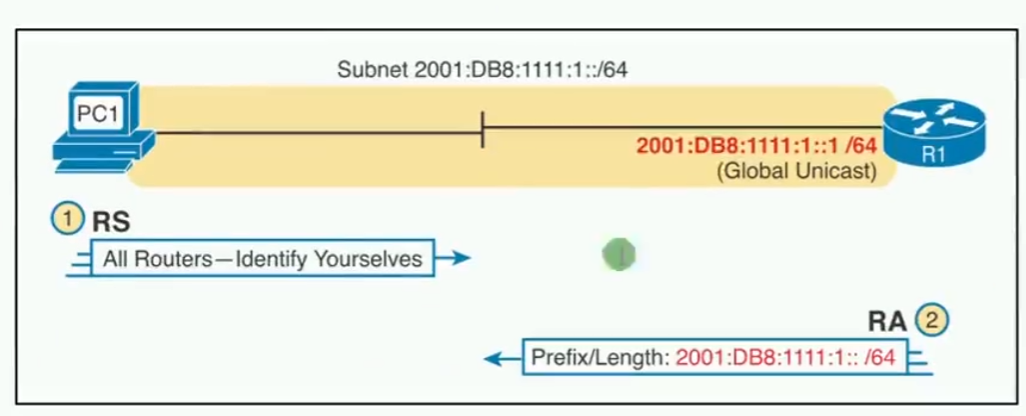

获取网络前缀
